Avvolgimento ad ago: precisione ed efficienza per statori a flusso radiale
L'avvolgimento ad ago si distingue come tecnica versatile per gli statori di motori a flusso radiale, consentendo il posizionamento delle bobine con alta precisione in geometrie complesse e supportando sia configurazioni concentrate che distribuite. Eccelle nel raggiungimento di fattori di riempimento consistenti e nella riduzione dei difetti di produzione, rendendolo adatto alle linee di produzione automatizzate. Questo articolo presenta il metodo, i suoi vantaggi rispetto alle alternative e le considerazioni chiave per gli ingegneri che passano dalla progettazione all'assemblaggio scalabile.
I motori a flusso radiale richiedono processi di avvolgimento che garantiscano caratteristiche elettriche uniformi e integrità meccanica, in particolare negli statori con cave dove lo spazio è limitato. L'avvolgimento ad ago, che utilizza un ago guidato per posare il filo direttamente nelle cave, offre un controllo superiore rispetto ai tradizionali metodi a flyer o lineari, minimizzando i danni al filo e consentendo impacchettamenti più stretti.
Perché l'avvolgimento ad ago è preferito per gli statori a flusso radiale

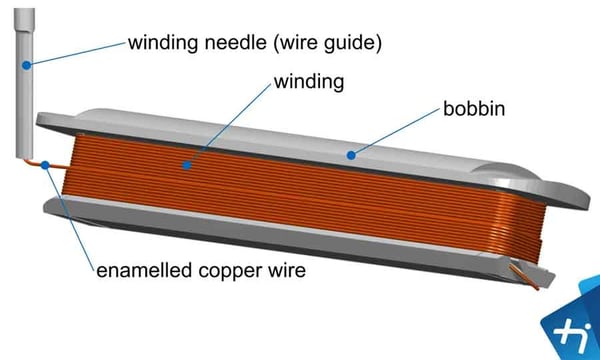

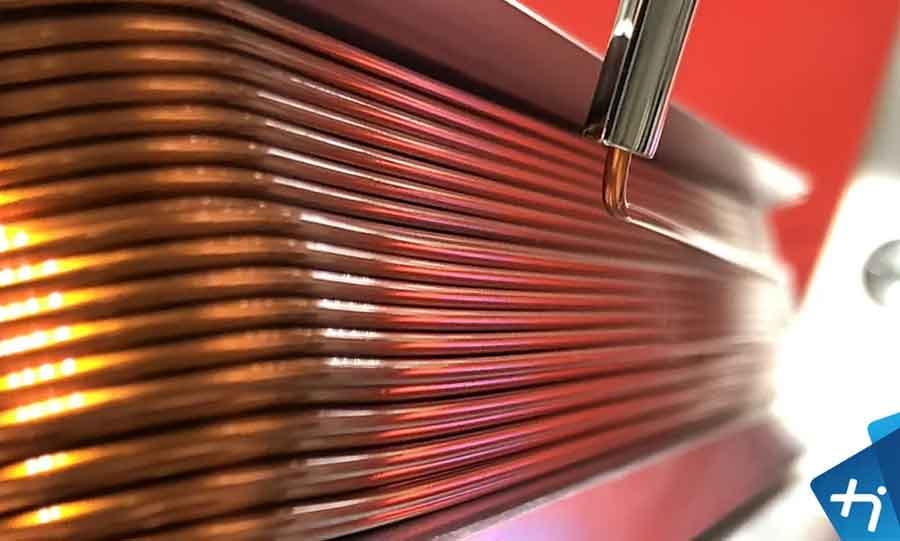

L'avvolgimento ad ago consiste nel far passare il filo attraverso un ago cavo che naviga nelle cave dello statore, depositando le bobine strato per strato con minime variazioni di tensione. Questa precisione è particolarmente vantaggiosa per gli avvolgimenti concentrati nelle costruzioni a flusso radiale, dove le geometrie strette delle cave richiedono un posizionamento accurato per evitare sovrapposizioni o lacune. A differenza dell'avvolgimento a flyer, che può introdurre torsioni del filo nei motori ad alto numero di poli, le tecniche ad ago riducono i difetti e supportano l'automazione, portando a valori ripetibili di induttanza e resistenza. Si adatta inoltre a vari tipi di filo, dal tondo al rettangolare, rendendolo versatile per applicazioni come la robotica o i droni.
Raggiungere elevati fattori di riempimento con l'avvolgimento ad ago
Elevati fattori di riempimento vengono raggiunti grazie alla capacità del metodo di impacchettare i fili ortogonalmente in configurazioni multistrato, spesso superando il 65% in pratica. Utilizzando filo Litz o tondo, il movimento controllato dell'ago minimizza le sacche d'aria, migliorando i percorsi termici e riducendo i punti caldi da correnti parassite. Per le applicazioni a spigolo, gli adattamenti consentono la gestione del filo piatto, sebbene i pattern ortociclici con filo tondo siano più semplici. Gli ingegneri dovrebbero considerare la forma della cava e i rapporti del diametro del filo per ottimizzare questo aspetto, poiché un'impostazione non corretta può portare a strati non uniformi e a perdite aumentate.
Superare le sfide produttive più comuni
Le sfide includono il mantenimento delle tolleranze del traferro durante l'avvolgimento, dove vibrazioni o disallineamenti possono causare attrito o flusso non uniforme. Gli effetti termici durante il processo, come il riscaldamento del filo per attrito, devono essere gestiti tramite dispositivi di raffreddamento. Nei motori per droni o robotica, dove le dimensioni compatte amplificano questi problemi, la simulazione dei percorsi di avvolgimento tramite strumenti CAD aiuta a prevenire i problemi. Controlli di qualità come il test high-pot post-avvolgimento garantiscono l'integrità dell'isolamento e la conformità delle prestazioni.
Scalare l'avvolgimento ad ago per l'efficienza produttiva
Per la produzione in serie, le avvolgitrici ad ago automatizzate si integrano con bracci robotici per un'elevata produttività, supportando serie da 10.000 unità annue. La coerenza nel fattore di riempimento e nelle perdite viene ottenuta tramite parametri programmabili e monitoraggio in linea. La collaborazione con produttori esperti semplifica la personalizzazione delle attrezzature, riducendo i tempi di consegna e i costi garantendo al contempo la conformità agli standard per le applicazioni industriali.
Fonte immagini: Technische Hochschule Ingolstadt
