Bobine d'aria

BOBINE D'ARIA DI TUTTE LE FORME E DIMENSIONI

KUK produce bobine d'aria per un'ampia varietà di applicazioni, ad esempio antenne RFID, bobine di controllo o bobine di transponder. Per produrre bobine autoportanti, si utilizza anche il filo autocementante, che viene incollato superficialmente (incollato) durante o dopo l'avvolgimento.

GAMMA DI BOBINE D'ARIA PERSONALIZZATE

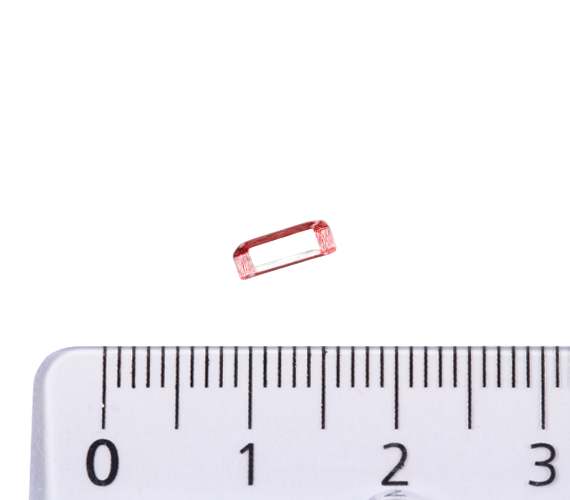

Micro bobina (nucleo d'aria)
Micro bobina (nucleo d'aria)

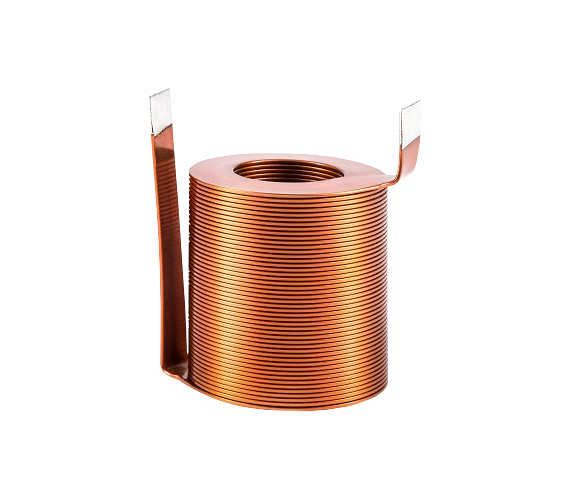

Bobina con nucleo d'aria cilindrico/rettangolare
Bobina con nucleo d'aria cilindrico/rettangolare

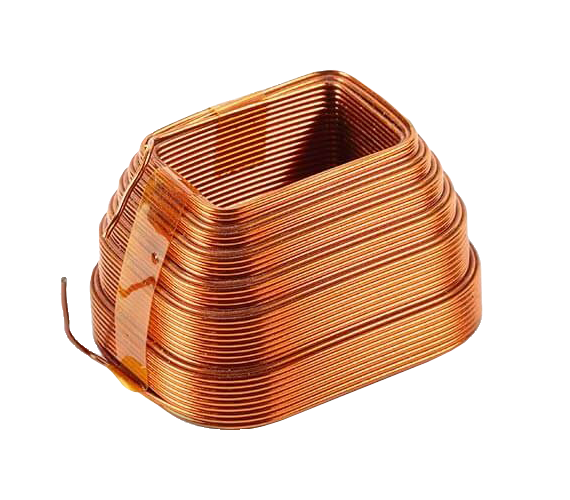

Bobina con nucleo d'aria di forma strana
Bobina con nucleo d'aria di forma speciale

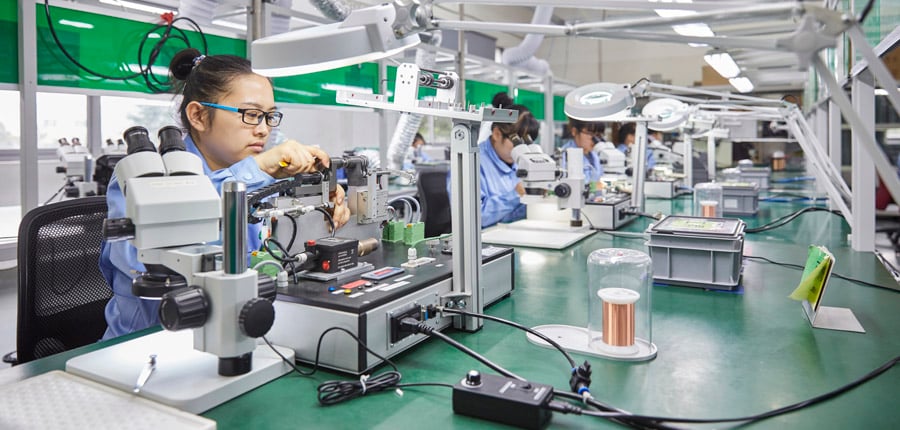

PRODUZIONE DI BOBINE D'ARIA SPECIFICHE PER IL CLIENTE PRESSO KUK

Le bobine d'aria sono solitamente realizzate in filo di rame smaltato o in filo litz ad alta frequenza. Per produrre bobine d'aria autoportanti si utilizza il cosiddetto filo autocollante. Ha uno strato esterno il cui punto di fusione è inferiore al punto di fusione dell'isolante. Dopo l'avvolgimento della bobina d'aria, le spire della bobina vengono

Le bobine d'aria sono solitamente realizzate in filo di rame smaltato o in filo litz ad alta frequenza. Per produrre bobine d'aria autoportanti si utilizza il cosiddetto filo autocollante. Ha uno strato esterno il cui punto di fusione è inferiore al punto di fusione dell'isolante. Dopo l'avvolgimento della bobina d'aria, le spire della bobina vengono "cotte" (incollate) insieme mediante riscaldamento, di solito con un aumento del flusso di corrente.

Grazie all'ingegneria impiantistica interna, siamo in grado di allineare in modo ottimale le nostre linee di produzione alle vostre esigenze, anche per le bobine d'aria.

  • Fili ultra sottili a partire da 0,020 mm
  • Bobine piatte monostrato di forma cilindrica o rettangolare
  • Avvolgimento singolo, bifilare o trifilare
  • Avvolgimento con fili litz HF

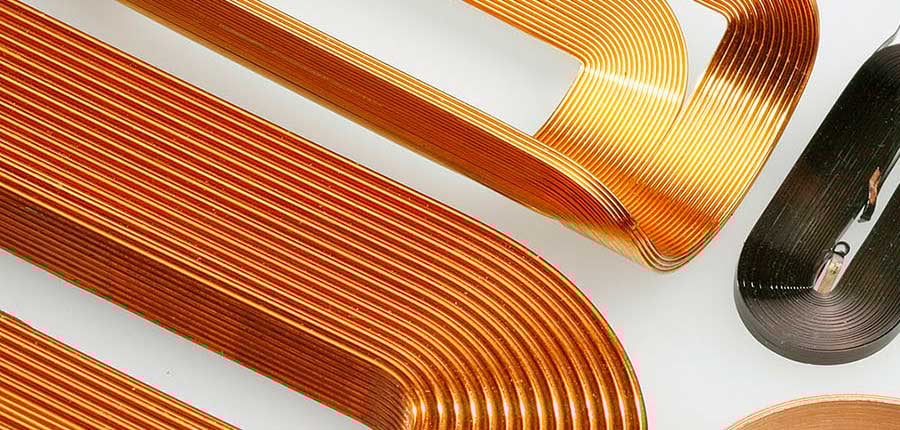

Gli avvolgimenti ortociclici consentono di impilare le spire nel modo più denso possibile. Una sezione trasversale di una bobina ortociclica ha una forma a nido d'ape. Le bobine ortocicliche sono caratterizzate da un elevato fattore di riempimento del rame (spesso circa il 70%), in modo da realizzare un campo magnetico relativamente elevato nel minor spazio possibile.

VANTAGGIO DELLE BOBINE AVVOLTE ORTOCICLICHE

Gli avvolgimenti ortociclici consentono di impilare le spire nel modo più denso possibile. Una sezione trasversale di una bobina ortociclica ha una forma a nido d'ape. Le bobine ortocicliche sono caratterizzate da un elevato fattore di riempimento del rame (spesso circa il 70%), in modo da realizzare un campo magnetico relativamente elevato nel minor spazio possibile.

Per saperne di più

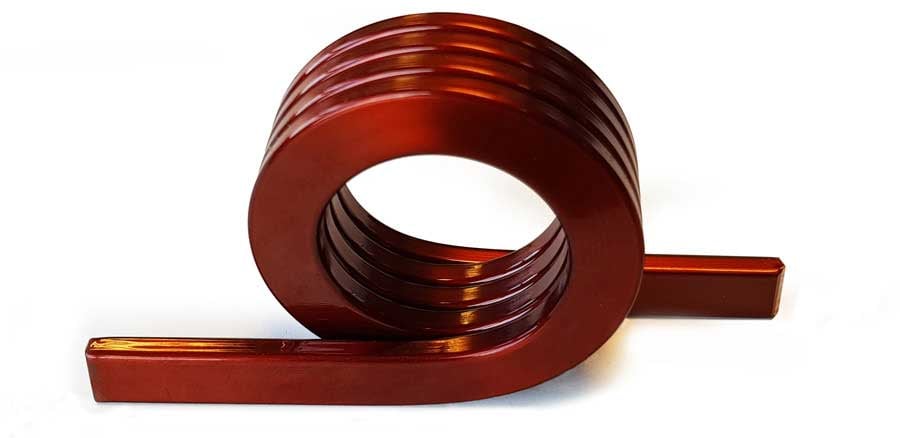

L'avvolgimento perimetrale è una delle tendenze moderne nella produzione di bobine. Il principio di questa tecnologia di avvolgimento è che il filo a sezione rettangolare non viene avvolto sulla parte piatta del filo, ma sul lato corto del filo. Questo è il significato dei termini avvolgimento edgewise o avvolgimento laterale.

L'AVVOLGIMENTO IN COSTA IN POCHE PAROLE

L'avvolgimento di costa è una delle tendenze moderne nella produzione di bobine. Il principio di questa tecnologia di avvolgimento è che il filo a sezione rettangolare non viene avvolto sul lato corto, ma sulla parte piatta del filo. Questo è il significato dei termini avvolgimento edgewise o avvolgimento laterale.

Per saperne di più
CHE COS'È UNA BOBINA D'ARIA?

Sebbene il termine "bobina d'aria" (o bobina a nucleo d'aria) sia comune nel mondo dell'avvolgimento di bobine, molti utenti di componenti elettronici potrebbero non essere pienamente consapevoli delle loro caratteristiche uniche e di come vengono realizzate. Questo video fornisce un'introduzione alle bobine d'aria, spiegandone i vantaggi, le applicazioni e il processo di produzione.
