Ottimizzare gli avvolgimenti: perdite e spazio nei motori a flusso radiale

Bilanciare la sezione trasversale del filo, il fattore di riempimento e le perdite rappresenta una sfida fondamentale nella progettazione di motori a flusso radiale, dove gli effetti AC/DC come le correnti parassite e l'effetto pelle influenzano l'efficienza e le prestazioni termiche. La scelta ottimale – che si tratti di avvolgimento a spigolo monostrato per la minimizzazione delle perdite o di Litz/ortociclico multistrato per l'utilizzo dello spazio – dipende da una valutazione complessiva della frequenza, della corrente e dei fattori di produzione per ottenere una densità di coppia affidabile.

Gli ingegneri che progettano motori a magneti permanenti a flusso radiale si trovano spesso di fronte a compromessi nelle configurazioni di avvolgimento che influenzano direttamente l'efficienza complessiva del sistema e l'affidabilità. Ad esempio, dare priorità alla riduzione delle perdite nelle operazioni ad alta frequenza può favorire soluzioni compatte a strato singolo, ma i progetti con vincoli di spazio e strati multipli richiedono alternative che mantengano elevati fattori di riempimento mitigando al contempo i rischi termici.

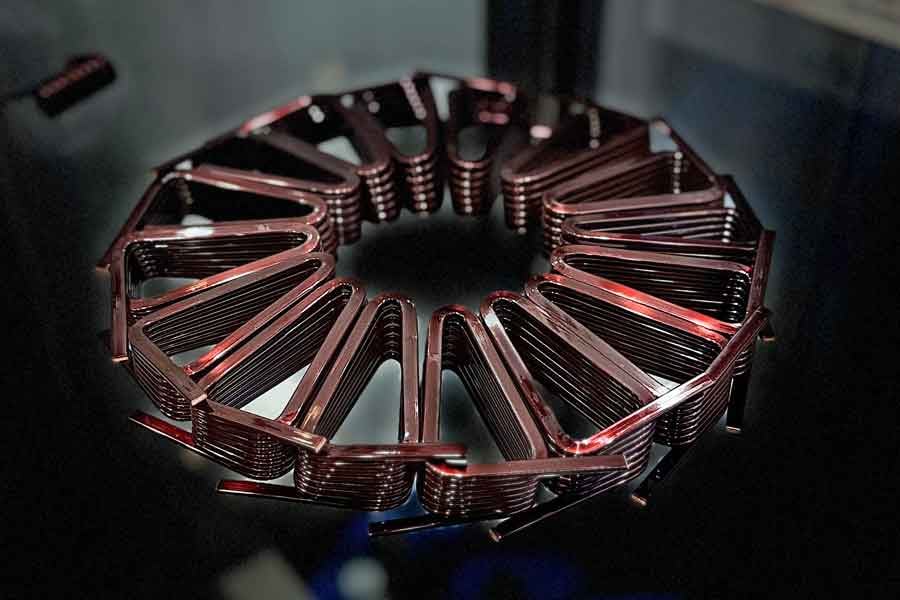

Avvolgimenti a spigolo monostrato: ideali per minimizzare le perdite AC e DC

Gli avvolgimenti a spigolo monostrato, che utilizzano un filo rettangolare piatto orientato sul bordo, costituiscono un mezzo efficace per ridurre sia le perdite in corrente continua (I²R) che le perdite in corrente alternata nei motori a flusso radiale. La geometria consente una maggiore densità di corrente con un effetto pelle minimo alle frequenze elevate, poiché il profilo sottile espone una maggiore superficie per la distribuzione della corrente. Le perdite per correnti parassite sono analogamente ridotte grazie alla diminuzione dello spessore del conduttore perpendicolare al campo magnetico. In pratica, questa configurazione può raggiungere fattori di riempimento superiori al 70%, rendendola adatta ad applicazioni ad alta potenza dove è necessario evitare punti caldi termici, sebbene richieda una produzione precisa per prevenire guasti all'isolamento.

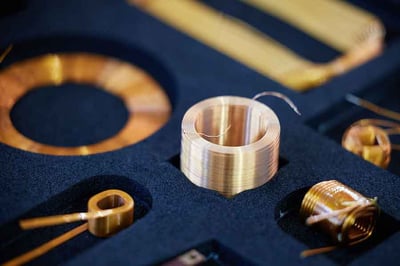

Alternative multistrato: Litz e ortociclico per un migliore utilizzo dello spazio

Per i progetti che richiedono più strati a causa della geometria delle cave o dei requisiti elettrici, il filo Litz – composto da più filamenti isolati intrecciati insieme – o l'avvolgimento ortociclico con filo tondo standard possono raggiungere fattori di riempimento competitivi (60–80%) semplificando al contempo la complessità produttiva. Il Litz mitiga gli effetti pelle e di prossimità distribuendo la corrente tra i filamenti, riducendo la resistenza AC nelle operazioni ad alta frequenza, mentre le tecniche ortocicliche consentono un impaccamento denso con minime sacche d'aria. Rispetto all'avvolgimento a spigolo nelle configurazioni multistrato, questi metodi riducono la complessità di avvolgimento e le sacche d'aria che potrebbero intrappolare calore, migliorando la conduzione termica verso il nucleo dello statore. Tuttavia, possono introdurre perdite DC leggermente superiori se l'isolamento dei filamenti aggiunge resistenza, rendendo necessaria un'attenta valutazione rispetto ai requisiti di coppia.

È importante notare che le configurazioni a spigolo monostrato possono comunque superare i fattori di riempimento multistrato in determinate geometrie delle cave, raggiungendo un'efficienza superiore al 70%.

La scelta tra avvolgimento a spigolo monostrato e alternative multistrato dovrebbe essere guidata da una valutazione olistica di tutti i parametri di progettazione.

Non dalla superiorità intrinseca di una delle due topologie, ma da quale serva meglio la specifica combinazione di frequenza, densità di corrente, vincoli termici e capacità produttiva.

Considerazioni su frequenza e corrente nella scelta dell'avvolgimento

La frequenza operativa e i livelli di corrente sono determinanti nella scelta della strategia di avvolgimento ottimale, ma i vincoli sul diametro del filo e la fattibilità produttiva devono essere integrati in questa decisione.

Operazioni ad alta frequenza (>100 Hz)

L'effetto pelle diventa pronunciato, favorendo il Litz (per la mitigazione delle perdite dominanti in AC) o l'avvolgimento a spigolo (per l'efficienza combinata AC e DC con perdite minime). Queste topologie distribuiscono efficacemente la corrente e riducono il riscaldamento da effetto di prossimità, mantenendo l'efficienza nelle applicazioni più impegnative.

Applicazioni a bassa frequenza e a dominanza DC

Il processo di selezione è più articolato del solo costo dei materiali e richiede un'attenzione esplicita ai vincoli sul diametro del filo.

• Per correnti moderate in cui il diametro del filo richiesto è pari o inferiore a circa 1,8 mm, il filo tondo ortociclico con isolamento autoaggregante offre soluzioni economicamente vantaggiose, poiché la capacità autoaggregante elimina la necessità di un supporto e semplifica il montaggio.

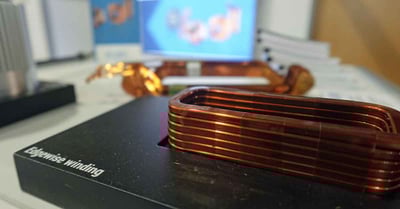

• Per correnti più elevate in cui il diametro del filo richiesto supera circa 1,8 mm, il filo autoaggregante non è disponibile, rendendo le soluzioni ortocicliche standard inattuabili. In questi scenari DC ad alta corrente, i progetti con conduttore piatto a spigolo diventano la soluzione ottimale, offrendo un'efficienza spaziale superiore, elevati fattori di riempimento (70%+) ed eliminando completamente i costi dei supporti. Sebbene l'avvolgimento a spigolo richieda tolleranze produttive più strette rispetto alle alternative con filo tondo, può garantire il costo totale di proprietà più basso per le applicazioni DC ad alta corrente combinando l'efficienza dei materiali con un montaggio semplificato e un numero ridotto di componenti.

Gli obiettivi di densità di corrente, tipicamente nell'intervallo 4–8 A/mm², devono essere bilanciati rispetto ai limiti termici, poiché il superamento di questi livelli amplifica le perdite e i rischi di saturazione. Gli ingegneri possono utilizzare strumenti analitici come l'analisi agli elementi finiti (FEA) per modellare queste interazioni, incorporando relazioni come la resistenza effettiva , dove denota la frequenza critica per l'insorgenza dell'effetto pelle, per garantire che i progetti siano conformi alle specifiche per veicoli elettrici o motori industriali. La selezione del diametro del filo dovrebbe precedere la selezione della topologia per evitare di progettare attorno a vincoli produttivi non realizzabili.

Dalla validazione del progetto al prototipo: garantire l'affidabilità termica

La validazione comprende FEA termico e mappatura delle perdite per prevedere le temperature nei punti caldi, confrontando le perdite I²R e per correnti parassite simulate con i test su prototipo al dinamometro. Le discrepanze derivano spesso da tolleranze reali nella sezione trasversale del filo o nelle variazioni del fattore di riempimento. Per colmare questo divario, è essenziale un prototipaggio iterativo con processi di avvolgimento controllati. Il coinvolgimento precoce di un produttore specializzato di bobine può perfezionare questi aspetti, fornendo avvolgimenti personalizzati che mantengono l'integrità termica e la coerenza delle prestazioni dal laboratorio alla produzione.
