Micro bobine: panoramica su design, produzione e applicazioni

Le micro bobine combinano un'estrema miniaturizzazione con requisiti di prestazioni elettriche e magnetiche elevati. Utilizzate in medtech, tecnologia dei sensori ed elettronica di precisione, richiedono un'attenta selezione di materiali del filo, materiali del nucleo e configurazioni di avvolgimento. Questo articolo offre agli ingegneri una panoramica pratica dei tipi di micro bobine, degli aspetti essenziali della produzione, delle principali aree applicative e delle sfide produttive che rendono indispensabile un partner di produzione esperto.

Le micro bobine sono un argomento specialistico che gli ingegneri nel settore medtech e nella tecnologia dei sensori incontrano regolarmente — e dove la scelta del produttore ha un impatto diretto sull'affidabilità del prodotto e sul time-to-market.

Tipi e configurazioni di micro bobine

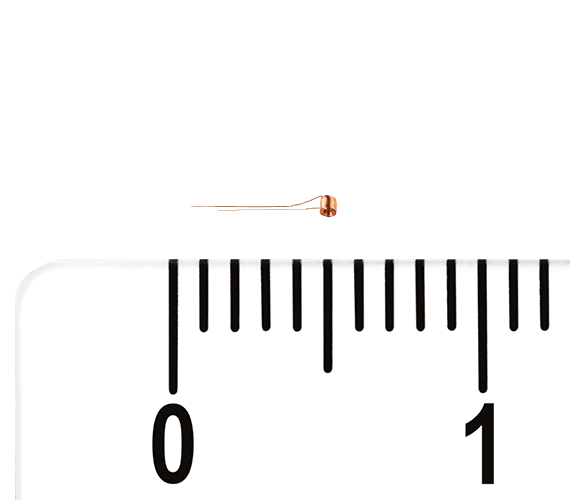

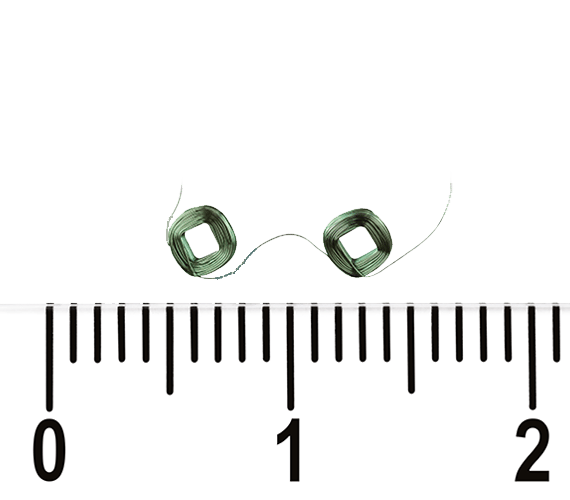

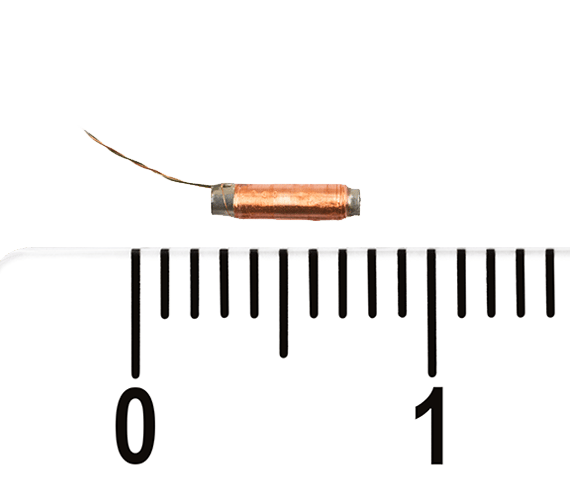

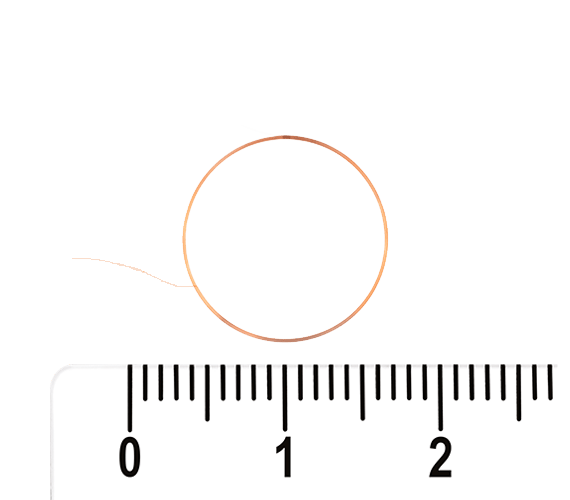

Le micro bobine a nucleo d'aria non contengono alcun materiale di nucleo magnetico, rendendole leggere con bassa induttanza — adatte alle applicazioni ad alta frequenza dove le perdite nel nucleo devono essere minimizzate. Le micro bobine avvolte direttamente su nuclei magnetici in ferrite o ferro raggiungono una maggiore induttanza e campi magnetici più forti, rendendole la scelta preferita dove è richiesto un flusso magnetico concentrato in uno spazio compatto.

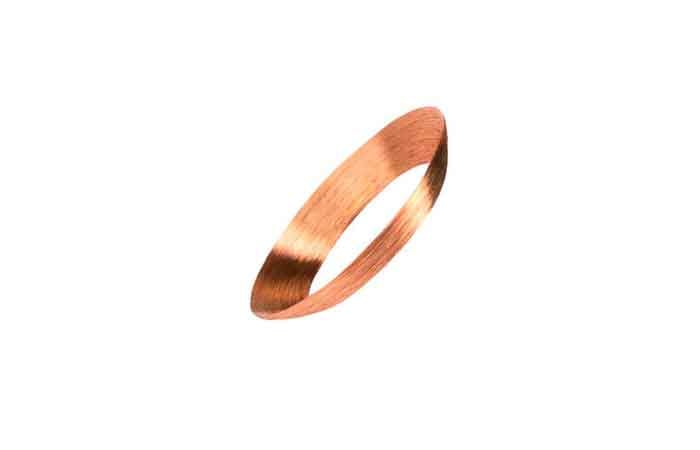

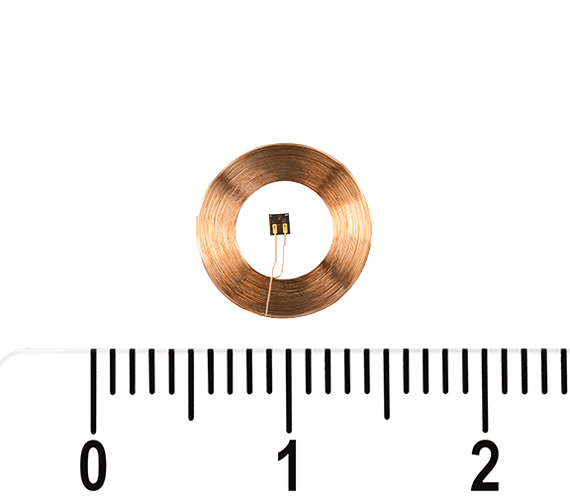

Oltre alla configurazione del nucleo, la geometria della bobina gioca un ruolo determinante nelle prestazioni. Le bobine solenoidi con la loro forma cilindrica sono le più comuni e offrono una distribuzione del campo ben compresa. Le bobine piatte o a disco sono adatte ad applicazioni con vincoli di spazio assiale ridotto, come dispositivi impiantabili o elementi di ricarica wireless. Selezionare la giusta combinazione di tipo di nucleo e geometria nella fase iniziale del processo di progettazione riduce significativamente le rilavorazioni e i cicli di prototipazione.

Produzione di micro bobine: fili e materiali del nucleo

La produzione di micro bobine coinvolge due decisioni fondamentali: il materiale del filo e il materiale del nucleo — entrambi influenzano direttamente le prestazioni elettriche, l'affidabilità e i costi.

Per i fili, rame e oro sono le opzioni più utilizzate. Il rame è la scelta standard grazie alla sua eccellente conducibilità elettrica e all'efficienza economica. Il filo d'oro è riservato alle applicazioni che richiedono la massima resistenza alla corrosione e affidabilità a lungo termine, come i dispositivi medici impiantabili. Ciò che rende l'avvolgimento delle micro bobine particolarmente impegnativo è l'estrema finezza di questi fili: diametri fino a 0,008 mm / AWG 58 li rendono praticamente invisibili a occhio nudo, richiedendo attrezzature di avvolgimento specializzate e un rigoroso controllo del processo.

Per i materiali del nucleo, le principali opzioni sono ferrite, ferro e materiali compositi. I nuclei in ferrite offrono un'elevata permeabilità magnetica combinata con una bassa conducibilità elettrica, mantenendo minimi le perdite da correnti parassite — un vantaggio fondamentale nei progetti ad alta frequenza. I nuclei in ferro offrono una maggiore saturazione magnetica ma presentano una conducibilità elettrica più elevata, di cui bisogna tener conto nella progettazione. I materiali compositi, come la polvere di ferro in una matrice epossidica, consentono agli ingegneri di ottimizzare le proprietà magnetiche ed elettriche per requisiti applicativi specifici.

In definitiva, la scelta del materiale del filo e del nucleo è determinata dalle proprietà elettriche e magnetiche target, dall'ambiente operativo, dai vincoli di costo e dai requisiti specifici dell'applicazione.

Scala: 0,1 mm / Produttore: KUK Group

Applicazioni in medtech: dall'imaging agli impianti

Le micro bobine sono un elemento centrale in un'ampia gamma di tecnologie mediche, dall'imaging diagnostico agli impianti attivi. Nelle macchine MRI, micro bobine progettate con precisione generano e modellano i campi magnetici necessari per l'imaging ad alta risoluzione. La loro geometria e il loro posizionamento sono critici: anche piccole deviazioni influenzano l'uniformità del campo e la qualità dell'immagine.

Nei dispositivi impiantabili come neurostimolatori e pacemaker, le micro bobine gestiscono il trasferimento di energia wireless e la trasmissione di dati, eliminando la necessità di connessioni fisiche che altrimenti comporterebbero rischi di infezione e limiterebbero la longevità del dispositivo. La combinazione di dimensioni minime, alta efficienza e biocompatibilità a lungo termine rende le micro bobine insostituibili in questo campo — e con il progredire della miniaturizzazione dei dispositivi, le richieste di precisione e coerenza delle bobine non faranno che aumentare.

Micro bobine nella tecnologia dei sensori: migliorare la precisione

Le micro bobine su misura sono ampiamente utilizzate anche nella tecnologia dei sensori per migliorare precisione e sensibilità. Nei sensori di pressione, nei sensori di temperatura e nei sensori di prossimità induttivi, le micro bobine fungono da trasduttori, convertendo le variazioni dei parametri fisici in segnali elettrici che possono essere misurati e analizzati con precisione.

Il loro ingombro ridotto consente l'integrazione in alloggiamenti di sensori compatti senza compromettere la sensibilità. Nell'automazione industriale, le micro bobine consentono misurazioni precise e senza contatto di posizione e movimento anche in ambienti difficili. Dai sensori automotive ai sensori biomedici, valori di induttanza costanti e tolleranze strette sono essenziali per prestazioni affidabili sull'intero campo di funzionamento.

Sfide nella produzione di micro bobine

La produzione di micro bobine presenta diverse sfide che richiedono competenze specializzate per essere superate.

Il posizionamento e l'allineamento precisi degli avvolgimenti della bobina sono critici — sono necessarie strette tolleranze di avvolgimento per ottenere le proprietà elettriche e magnetiche desiderate, e qualsiasi incongruenza influisce direttamente sulle prestazioni della bobina. Altrettanto importante è la selezione e la gestione attenta dei materiali del nucleo, la cui permeabilità magnetica e conducibilità elettrica devono corrispondere con precisione ai requisiti dell'applicazione.

Roswitha Ritter, KUK Product Manager Medical & Sensors, sulla selezione del materiale del nucleo per le micro bobine:

Le dimensioni estreme delle bobine miniaturizzate rendono l'intero processo produttivo intrinsecamente delicato. Attrezzature specializzate, processi rigorosamente controllati e una profonda conoscenza dei materiali sono tutti prerequisiti per ottenere risultati costanti e di alta qualità su scala.
