Connessioni IDC e sovrastampaggio per bobine e solenoidi automotive

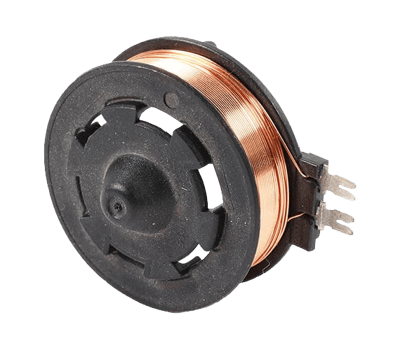

Le bobine elettromagnetiche utilizzate nel settore automobilistico — come nelle valvole solenoidi per la compensazione della pressione del serbatoio, il trasporto di fluidi, l'alimentazione del carburante o il controllo idraulico — beneficiano notevolmente dalla combinazione della connessione a spostamento di isolamento (IDC) con l'overmoulding. Questo articolo esamina gli aspetti tecnici, i processi, i vantaggi e gli svantaggi e la rilevanza per applicazioni specifiche.

L'IDC consente una terminazione efficiente del filo senza spellatura, mentre l'overmoulding sigilla ermeticamente e protegge i componenti. Insieme migliorano la robustezza contro vibrazioni, umidità ed esposizione chimica — tutte sfide comuni negli ambienti veicolari.

Fondamenti: IDC e overmoulding

L'IDC, noto anche come terminazione a spostamento di isolamento, penetra meccanicamente l'isolamento del filo con contatti affilati per stabilire una connessione conduttiva — ideale per fili sottili di bobine (0,1–0,8 mm / AWG 20–38) in sistemi modulari. Nell'overmoulding, la connessione IDC insieme alla bobina viene incorporata in materiali termoplastici come la poliammide (PA6/66) o il polifenilene solfuro (PPS) mediante stampaggio a iniezione. Questa combinazione protegge in modo affidabile i sensibili contatti IDC dalle influenze ambientali — in particolare nelle applicazioni impegnative in cui le connessioni non protette devono essere potted o overmoulded per garantire la resistenza agli urti e la tenuta.

Processo: dalla terminazione alla sigillatura

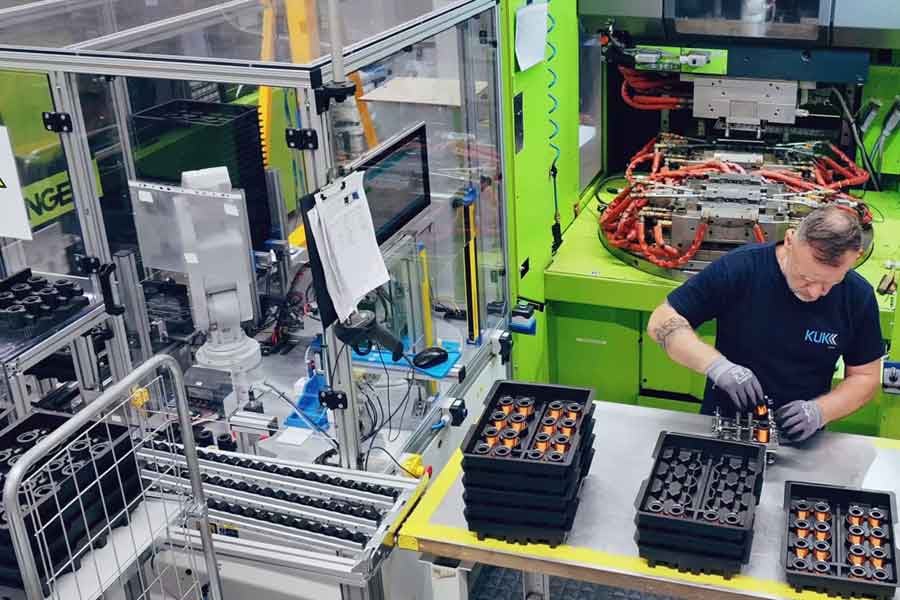

La sequenza tipica inizia con la terminazione IDC: il contatto IDC viene pressato sul filo isolato, tagliando l'isolamento e contattando il conduttore (rame o materiali alternativi). La bobina viene quindi inserita in uno stampo a iniezione. Le varianti includono lo stampaggio a bassa pressione per componenti sensibili o l'iniezione ad alta pressione per strutture dense e robuste. Materiali come PBT o PPS vengono lavorati a temperature di 220–350 °C, con rinforzo in fibra di vetro per ulteriore stabilità meccanica. Gli elementi di mascheratura (ad es. silicone) proteggono i contatti IDC dall'ingresso di materiale, preservandone la flessibilità. Nelle applicazioni automotive, la tenuta ermetica agli standard IP67 viene frequentemente raggiunta attraverso l'integrazione di connettori come AMP Superseal.

Vantaggi e svantaggi della combinazione IDC e overmoulding

Vantaggi:

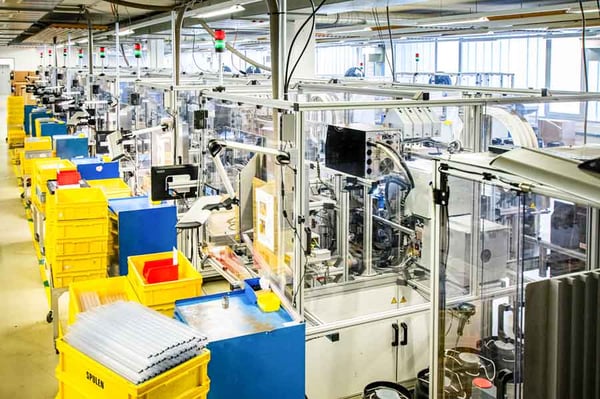

• Elevato potenziale di automazione: l'IDC riduce le fasi di assemblaggio; l'overmoulding integra la protezione in un'unica operazione — ideale per la produzione ad alto volume.

• Maggiore durabilità: l'overmoulding protegge le connessioni IDC da polvere, condensa e pressione; combinato con IDC, crea un'unità a tenuta di gas e resistente alla corrosione.

• Affidabilità meccanica ed elettrica: bassa resistenza di contatto tramite IDC, smorzamento delle vibrazioni fino a 50 g e migliore dissipazione del calore grazie all'aderenza stretta del materiale.

• Risparmio sui costi e integrazione funzionale: eliminazione di alloggiamenti separati, incorporazione di conduttori e sensori in un unico processo e ridotta complessità di assemblaggio.

 Svantaggi:

• Stress termico e meccanico: le differenze nei coefficienti di espansione termica tra filo, contatto IDC e materiale di overmoulding possono causare microfessure o delaminazione.

• Robustezza limitata sotto carichi estremi: l'IDC è più suscettibile alle vibrazioni e alle forze di trazione rispetto alla crimpatura o alla saldatura; l'overmoulding mitiga ma non sostituisce completamente questi metodi.

• Complessità del processo e investimenti: sono necessarie superfici pulite, controllo preciso di temperatura e pressione e utensili costosi; un disallineamento porta rapidamente a scarti.

Esempi applicativi e considerazioni tecniche

Nelle valvole solenoidi per sistemi EVAP (compensazione della pressione del serbatoio), la combinazione protegge dai vapori di carburante e dall'umidità; l'IDC consente una terminazione rapida mentre l'overmoulding garantisce la tenuta. Per le valvole idrauliche nei cambi, la soluzione offre resistenza alla pressione fino a 200 bar. Nelle linee di alimentazione del carburante, la priorità è la resistenza chimica ai carburanti — l'overmoulding migliora significativamente le prestazioni in questo caso. Nelle applicazioni di trasporto di fluidi, l'IDC minimizza i tempi di produzione mentre l'overmoulding integra l'isolamento contro le interferenze elettriche. I test chiave includono il test di tenuta all'elio e i cicli di vibrazione secondo AEC-Q100. Parametri come la velocità di iniezione e il tempo di raffreddamento devono essere attentamente ottimizzati per preservare l'integrità dei contatti IDC — ad esempio evitando il surriscaldamento che potrebbe compromettere la conduttività.
