Gli ingegneri che sviluppano dispositivi medici lavorano sotto una costante pressione temporale. Quando il lancio di un prodotto è urgente, i componenti fondamentali come le micro bobine devono avanzare rapidamente — e senza sorprese costose. Questa guida illustra i sette essenziali che determinano se un progetto di micro bobine rimane nei tempi previsti, dal primo schizzo fino alla produzione in serie.
Gli ingegneri che sviluppano dispositivi medici operano all'intersezione tra precisione estrema e pressione temporale estrema. I componenti con cui lavorano — micro bobine, sensori, elettronica personalizzata — lasciano poco spazio all'errore, e le conseguenze di una modifica tardiva al progetto o di un ciclo di validazione fallito si fanno sentire sull'intero programma di sviluppo. Eppure i progetti di micro bobine vengono spesso sottovalutati nella loro complessità, in particolare dai team che li affrontano per la prima volta. Le dimensioni coinvolte non hanno paragoni con la produzione elettronica convenzionale, il divario tra la progettazione teorica e la realtà fisica è più ampio del previsto, e la dipendenza tra la specifica della bobina e la validazione complessiva del dispositivo è più stretta di quanto appaia.
Questa guida distilla l'esperienza di centinaia di progetti di micro bobine in tecnologia medica in sette essenziali. È destinata a sviluppatori e responsabili di progetto che desiderano evitare le insidie più comuni — e che comprendono che il giusto partner di produzione, coinvolto al momento giusto, fa la differenza tra un processo di sviluppo fluido e una costosa serie di sorprese evitabili.
1. Iniziare con uno schizzo, non con una specifica completa
Non è necessaria una specifica completa per iniziare — ma uno schizzo è indispensabile. Un disegno approssimativo con le dimensioni più importanti, le parti sporgenti, i dettagli di contatto e i vincoli assoluti fornisce a un produttore di bobine esperto elementi sufficienti per una prima valutazione significativa. Più chiari sono questi elementi fondamentali fin dall'inizio, più rapidamente avanza il progetto e minori sono le correzioni necessarie a valle.
2. Progettare per la micro-scala — non solo per lo schermo

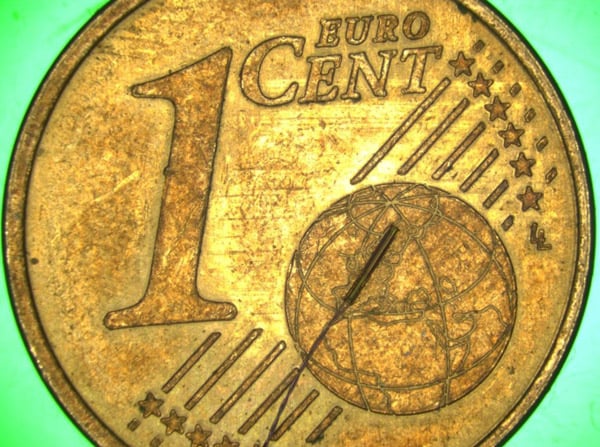

In tecnologia medica, le micro bobine operano nel range del millimetro e del micrometro. I disegni sono sempre fortemente ingranditi, il che crea un rischio sottile ma comune: elementi che sembrano semplici sullo schermo risultano estremamente difficili da realizzare alla scala reale. Ogni elemento del progetto deve essere anche operativamente eseguibile in produzione. L'immaginazione umana è il nodo centrale di un progetto di micro bobine — e non tutto ciò che funziona sulla carta è praticamente realizzabile. In caso di dubbio, coinvolgere il produttore prima di finalizzare il progetto.
3. Definire la propria priorità — ingombro o valori elettrici?
Questa è la decisione più determinante in qualsiasi progetto di micro bobine. L'ingombro fisico della bobina è il fattore non negoziabile? O sono i valori elettrici — resistenza, fattore Q, induttanza — la priorità? Il materiale del nucleo, il diametro del filo e il numero di spire dipendono tutti da questa risposta. Definirla chiaramente fin dall'inizio consente al produttore di bobine di effettuare una prima valutazione rapida, evita discussioni prolungate sulle specifiche e previene la causa più comune di costose iterazioni nelle fasi avanzate del progetto.
4. Pensare alle quantità presto — anche una stima approssimativa aiuta
Il volume produttivo ha un impatto diretto sui requisiti di attrezzaggio, sulla progettazione del processo e sui costi. Quantità più elevate richiedono investimenti e chiarimenti più estesi in anticipo; partire con una quantità sottostimata può significare che l'intera configurazione produttiva deve essere rivista in seguito, causando ritardi che si accumulano rapidamente. Non esiste una soglia universale per ciò che costituisce un "volume elevato" — dipende dalla complessità. Un componente che integra più micro bobine, ad esempio, abbassa considerevolmente tale soglia. Un produttore esperto può aiutare a valutare questo aspetto precocemente e a dimensionare il progetto di conseguenza.
5. Trattare i primi campioni come il vero momento della verità
I calcoli teorici e gli strumenti di simulazione sono preziosi — ma hanno i loro limiti. I campioni fisici di fattibilità sono dove il divario tra progetto e realtà diventa visibile, e dove le priorità definite in precedenza nel processo vengono messe alla prova. Insieme allo sviluppatore, il produttore determina quali specifiche testare per prime in base a tali priorità. Un punto pratico degno di nota: qualsiasi imprecisione o ambiguità nella documentazione in questa fase causa ritardi e può compromettere le capacità macchina. Una documentazione chiara e completa all'inizio della fase di campionatura non è una formalità — protegge direttamente la tempistica del progetto.
6. Comprendere le fasi di campionatura e cosa significa ciascuna
Il percorso dal concept al componente validato segue una sequenza definita, e comprenderla previene le sorprese nei tempi. I campioni di fattibilità stabiliscono ciò che è fisicamente realizzabile e sono accompagnati da un rapporto di test iniziale (EMPB) che copre i rischi e la predisposizione alla produzione in serie. I campioni alfa — tipicamente circa 100 unità — sono prodotti secondo una specifica più precisa e utilizzati per i primi test applicativi, con tolleranze ancora leggermente più ampie accettate. I campioni beta sono prodotti esattamente secondo la specifica e vengono utilizzati per la validazione. Ogni fase può richiedere più iterazioni; più chiaramente è stata definita la priorità fin dall'inizio, minori sono i cicli necessari. In medtech, dove l'ISO 13485 e l'EU MDR regolano la gestione delle modifiche e la documentazione, ogni iterazione comporta anche un costo di conformità — un ulteriore motivo per investire nella chiarezza fin dall'inizio.
7. Integrare il progetto di bobine nel calendario globale di sviluppo fin dal primo giorno
Lo sviluppo di micro bobine raramente avviene in isolamento. Fa parte di un programma di dispositivo più ampio con i propri milestone, presentazioni regolatorie e tempistiche di validazione. Qualsiasi modifica alla specifica della bobina dopo l'inizio della validazione — per quanto minima possa apparire materialmente — può innescare un ciclo di rivalidazione completo con significative conseguenze su costi e tempistiche. Bloccare la specifica al momento giusto e sincronizzare i milestone del progetto di bobine con il programma complessivo è essenziale. Un produttore di bobine esperto che comprende i processi di sviluppo medtech non è solo un fornitore — è un partner di sviluppo.
Prima viene coinvolto un produttore di bobine esperto in un progetto, più fluido risulta il processo di sviluppo. KUK accompagna i clienti attraverso l'intero processo — dal primo schizzo fino alla produzione in serie — e contribuisce con la propria competenza produttiva in ogni fase, in modo da evitare sorprese che richiedono tempo. Con le micro bobine, il fattore decisivo è sempre lo stesso: chiarezza sulle priorità, fin dalle prime fasi del processo.
